鋼絲繩布置在軌道外側

雙軌雙向運輸布置  無極繩連續牽引車布置方式
       鋼絲繩均布置在軌道內側，該布置方式適用于單道往返式運輸。

主要優點

尾輪不影響其他車輛通過，可實現其他車輛更遠距離的運行 ; 由于尾輪的固定與軌道不發生關系，當運距需要變化時，可快速方便地移動尾輪，節省巷道空間。

鋼絲繩布置在軌道外側

該布置方式適用于單道往返式運輸，- - 根鋼絲繩布置在軌道中心線上，另一側布置在軌道外側。

主要優點

尾輪直徑不受限制，可根據繩經比要求具體設計，鋼絲繩工作狀況較好，壽命相對較長 ; 軌道外側的鋼絲繩由于與運行車輛無關，壓繩和托繩方便，可實現一種結構，互換性強 ; 超長距離運輸時，鋼絲繩運行順暢 ; 鋼絲繩避道岔能力強解決了軸卡干涉問題。

雙軌雙向運輸布置

當無極繩連續牽引車布置于上下山、集中軌道巷、新建礦井采區大巷及小傾角副斜井時，由于服務多個工作面，運輸量較大，單道往返式運輸不能滿足運量需求。系統布置雙道，兩部梭車在兩條道上同時往返運輸，提高運輸效率。

主要優點

尾輪直徑不受限制，可根據繩經比要求具體設計，鋼絲繩工作狀況較好，壽命相對較長 ; 軌道外側的鋼絲繩由于與運行車輛無關，壓繩和托繩方便，可實現一種結構，互換性強 ; 超長距離運輸時，鋼絲繩運行順暢 ; 鋼絲繩避道岔能力強解決了軸卡干涉問題。

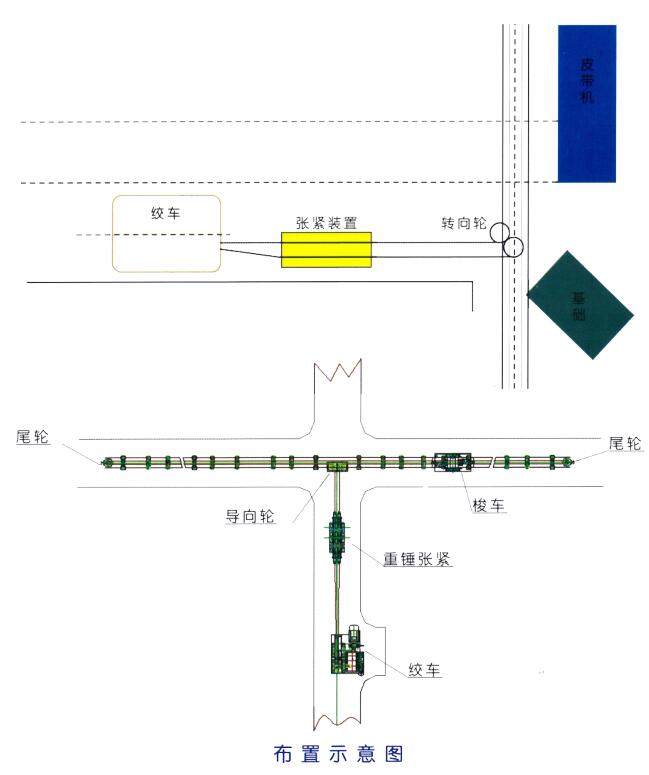

特殊布置 - 絞車垂直運輸巷道布置

某些礦井巷道，如皮帶巷道，由于巷道一側安裝有皮帶機，牽引絞車無法布置 ; 或者，無極繩連續牽引車安裝在運輸巷道的中途，不能中斷車輛運行路線，牽引絞車無安裝位置。此時，需將牽引絞車和張緊裝置與巷道運輸線路橫向布置。將無極繩連續牽引車靈活應用，解決了工程實際問題。雙尾輪結構可較大限度地運輸設備、材料到最接近位置 , 節省了過渡段 ; 可拓展為傾斜裝置，就地取材 ; 靈活選擇。
